Gebruikershandleiding voor de Steamrock GL-57 GNSS-databack-uplogger

INHOUDSOPGAVE

FUNCTIONELE BESCHRIJVING

De Steamrock GL-57 GNSS-logger ontvangt, decodeert en print een papieren kopie van GPS-, Galileo- en GLONASS-satellietnavigatiegegevens. Dit biedt een papieren back-uplogboek voor het geval de navigatieapparatuur van de boot uitvalt. Elk uur wordt automatisch een rapport afgedrukt op thermisch papier met de datum, tijd, coördinaten, snelheid over de grond (SOG), koers over de grond (COG), snelheids- en snelheidsindex (SMG) en koers-snelheidsindex (CMG), samen met een QR-code met deze gegevens.

DeTeamrock GL-57 is een zelfstandig apparaat dat gebruikmaakt van een externe actieve GNSS-antenne. Het wordt gevoed door een ingebouwde 12/24V-voeding en beschikt over overspannings- en overstroombeveiliging. Dit apparaat vereist geen software-updates, NMEA-netwerk of internetverbinding.

De datalogger maakt gebruik van led-indicatoren, geluidssignalen en afgedrukte systeemberichten om de GNSS-signaalkwaliteit, zelfdiagnosegegevens en stroomafwijkingen (bijv. omgekeerde polariteit, overspanning, stroompieken, spanningsschommelingen en oververhitting) weer te geven.

VOORPANEEL

ACHTERPANEEL

UURRAPPORTEN

Een typisch uurverslag wordt hieronder weergegeven:

1. Tijd en datum
   • De uurlijkse rapporten worden weergegeven op de aangegeven tijdstippen en datums in UTC. De rapporten worden aan het begin van elk uur afgedrukt, waarbij de tijd wordt weergegeven in het formaat HH00Z. Bij een slechte satellietontvangst kan de kwaliteit van de navigatiegegevens worden beïnvloed. In dat geval wordt het uurlijkse rapport afgedrukt met de meest recente betrouwbare gegevens.
   • Bovendien wordt het 24-uursrapport van 12:00 tot 12:00 uur voor de ingehaalde afstand, SMG en CMG om 12:00 UTC afgedrukt.
2. Breedte
   • De breedtegraad wordt weergegeven in graden en decimale minuten.
3. Lengte
   • De lengtegraad wordt weergegeven in graden en decimale minuten.
4. SOG
   • Snelheid over de grond op het moment van het rapport.
5. COG
   • De route over het terrein ten tijde van het rapport.
6. SMG
   • Speed ​​Made Good, gebaseerd op de positie in het laatste rapport.
7. CMG
   • Course Made Good, gebaseerd op de positie in het laatste rapport.
8. QR-code
   • Bevat de uurlijkse navigatiegegevens en kan worden gelezen met een QR-codelezer-app op een smartphone.

LED- EN GELUIDSINDICATIES

Het apparaat geeft zijn status aan met behulp van geluiden, rode en groene ledlampjes en afgedrukte servicerapporten.

Systeemstatusbeschrijving / Mogelijke oorzaken	Gebeurtenisindicatie ​	Indicatie na het evenement
STARTUP-EVENEMENT Kort piepje bij opstarten Systeemzelfdiagnose is gaande GNSS-signaalverwerving bezig Het STARTUP-rapport afdrukken
NORMALE WERKING Systeemzelfdiagnose geslaagd Voedingsspanning en temperatuur binnen het normale bedrijfsbereik Antenneverbinding en GNSS-signaal zijn goed	Niet van toepassing
STOP MET PRINTEN-ACTIE Papierlade van thermisch papier De printerdeur is niet gesloten Voedingsspanning lager dan normaal Voedingsstroom lager dan normaal
ANTENNEPROBLEMEN Antenne niet gevonden Antenne kortgesloten
POSITIONERINGSFOUT GROTER DAN 30 METER Slechte ontvangstomstandigheden Elektromagnetische interferentie Antennes in de buurt hebben invloed	Niet van toepassing
SYSTEEM GESTOPT Voedingsspanning lager dan normaal Printerstoring Oververhitting (>70°C / 158°F) Systeemstoring Kritieke storing
SPANNINGSOVERSTROMINGEN Voedingsspanningsafwijkingen Defecten in de voedingskabels Kritieke stroomstoring Sterke elektromagnetische interferentie

Er wordt een gedetailleerd waarschuwingsrapport afgedrukt als er tijdens de werking afwijkingen worden geconstateerd. Als het probleem niet is opgelost, wordt een korte herinnering afgedrukt.

Als het apparaat vastloopt, schakel het dan uit en start het na 3 minuten opnieuw op. Er wordt een herstelrapport met details en aanbevelingen afgedrukt, samen met het laatst beschikbare uurlijkse rapport.
Daarna voert het apparaat de normale zelfdiagnose bij het opstarten uit en verkrijgt het een GNSS-signaal.

Als het probleem niet is opgelost, schakel dan de stroom uit en neem contact op met de fabrikant.

GNSS-ANTENNE-EISEN

De Steamrock GL-57 vereist een externe actieve GNSS-antenne met de volgende specificaties:

• UHF-frequentiebereik (L1): 1,561 GHz ~ 1,602 GHz
• Geïntegreerde RF-versterker, gevoed via een antennekabel
• Voeding: 3,3 V bij 10-20 mA
• Versterking: > 30 dB
• RF SMA-connector (mannelijk)
• Beschermingsklasse: IP67

De binnenantenne moet horizontaal in de cabine worden gemonteerd, zo hoog mogelijk en uit de buurt van elektromagnetische interferentiebronnen.

De buitenantenne moet op minimaal 0,5 meter afstand van andere antennes worden gemonteerd.

VEREISTEN VOOR THERMISCH PAPIER

Het wordt aanbevolen om hoogwaardig, glad thermisch papier met een dikte van 0,07 – 0,08 mm te gebruiken.
Bij gebruik van dunner thermisch papier zal de afdrukkwaliteit lager zijn en is de QR-code mogelijk niet leesbaar.
Papier met een ruw oppervlak leidt tot meer vervuiling en slijtage van de printkop.

VOEDINGSVEREISTEN

De Steamrock GL-57 vereist een voeding van 8 tot 32 VDC. Voor normaal printen moet de batterij een piekstroom van maximaal 3 A kunnen leveren bij een minimale spanning van 8 VDC op de voedingsaansluitingen van de logger. Als de spanning op de voedingsaansluitingen onder de 8 VDC zakt (maar boven de 5 VDC), blijft het apparaat de gegevens loggen zonder ze af te drukken.

Maximale lengte van de voedingskabels:

• 12AWG → 2 x 25 m
• 14AWG → 2 x 18 m
• 16AWG → 2 x 10 m

Mits de totale kabelweerstand niet meer dan 1 Ohm bedraagt, behoudt het apparaat een goede afdrukkwaliteit tot een batterijspanning van 11 V.

De Steamrock GL-57 heeft ingebouwde beveiliging tegen overspanning, spanningspieken, stroomstoten, omgekeerde polariteit en oververhitting.

DE MONTAGEPLAATS KIEZEN

Het apparaat moet in de cabine worden gemonteerd op een paneel dat verticaal staat of tot 30° ten opzichte van de verticale stand is gekanteld. Het apparaat werkt bij elke normale hellingshoek.

• Installeer het apparaat niet in de buurt van een trap naar het schip, waar het aan de weersomstandigheden kan worden blootgesteld, of in de kombuis.
• Voor vlakke montage moet het paneel tussen de 3 en 11 mm dik zijn. Zorg voor minimaal 70 mm vrije ruimte achter het montageoppervlak.
• Houd een afstand van minstens 1 meter aan tot stroomkabels, elektrische apparatuur, radiozenders en bronnen van elektromagnetische interferentie.
• De temperatuur in het compartiment achter het paneel mag niet hoger zijn dan 55 °C.

MONTAGE-INSTRUCTIES

LET OP: De aan/uit-schakelaar van de datalogger moet tijdens de installatie in de UIT-stand staan.

1. Gebruik de meegeleverde sjabloon om een ​​gat in het gekozen paneel te snijden.
2. Leid de GNSS-antenne en de voedingskabels naar de uitsparing.
3. Sluit de positieve en negatieve voedingskabels aan op de overeenkomstige voedingsaansluitingen van de datalogger.
4. Bevestig de stroomkabels met de meegeleverde kabelbinders.
5. Sluit de antennekabel aan op de GNSS-antenneaansluiting van de datalogger.
6. Bevestig de antenne- en stroomkabels achter het paneel.
7. Zorg ervoor dat de 2A-zekering in de zekeringhouder is geplaatst.
8. Open de klep van de papierlade door aan de hendel te trekken.
9. Plaats het apparaat in de uitsparing in het paneel en bevestig het door de twee borgbouten vast te draaien. Draai ze niet te vast aan.
10. Plaats een rol thermisch papier in de papierlade zoals in het diagram is weergegeven. Sluit de klep van de lade, maar laat een kort uiteinde van het papier uitsteken.

STARTPROCEDURE

Zodra de aan/uit-schakelaar is ingeschakeld, geeft het apparaat een korte pieptoon en print het kort daarna een opstartbericht (Fig. 1A).

Op dit moment begint de groene LED te knipperen, wat aangeeft dat het GNSS-signaal wordt ontvangen. Dit kan 3 tot 15 minuten duren.

Na succesvolle ontvangst van een GNSS-signaal stopt de groene LED met knipperen. De datalogger print een opstartrapport met de resultaten van de zelfdiagnose (Fig. 1B) en een eerste uurrapport met de starttijd van het apparaat in UTC. Het apparaat gaat vervolgens over naar de normale werking en print elk uur een uurrapport.

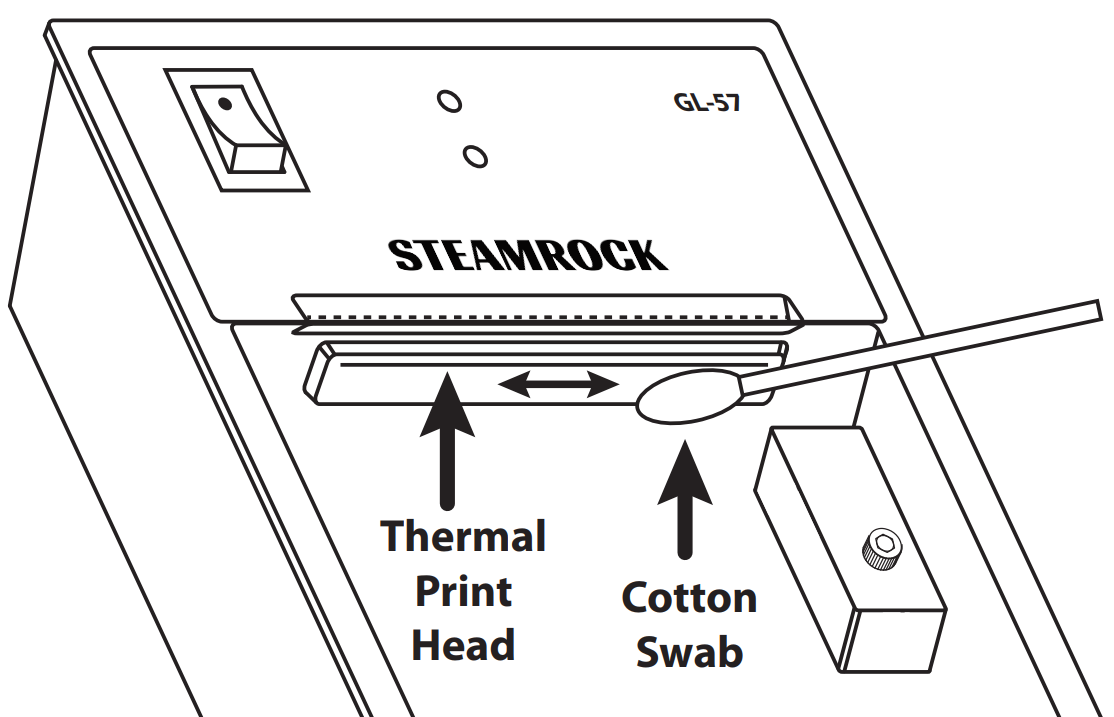

ONDERHOUD VAN DE THERMISCHE PRINTKOP

De thermische printkop moet periodiek worden gereinigd. Na elke 10.000 afdrukken wordt automatisch een herinnering "Onderhoud vereist" afgedrukt.

Om de reiniging uit te voeren:

• Schakel de GL-57 uit.
• Open het klepje van de papierlade.
• Verwijder de papierrol.
• Bevochtig een wattenstaafje met ethanol of IPA (>96%).
• Veeg de thermische printkop voorzichtig van links naar rechts.
• Geef de thermische printkop een paar minuten de tijd om volledig te drogen.

U dient de thermische printkop te reinigen wanneer de afdrukkwaliteit afneemt.

VOORZICHTIGHEID

Nadat het apparaat is uitgeschakeld, wacht u 3 minuten voordat u het weer inschakelt.

Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis. Het apparaat en de afgedrukte rapporten mogen niet worden blootgesteld aan regen of vloeistoffen uit andere bronnen, zoals schoonmaakmiddelen.

Reinig dit apparaat niet met chemicaliën, stel het niet bloot aan direct zonlicht en gebruik het niet bij temperaturen onder 0 °C (32 °F) of boven 55 °C (131 °F).

De aan/uit-schakelaar moet in de UIT-stand staan ​​bij het aansluiten of loskoppelen van de voedingskabels. Als u dit niet doet, kan het apparaat permanent beschadigd raken.

Dit apparaat mag in geen geval als enige basis voor navigatiebeslissingen worden gebruikt. De gebruiker is volledig, juridisch of anderszins, verantwoordelijk voor deze beslissingen.

BEPERKTE GARANTIE

Indien binnen één jaar na de oorspronkelijke aankoopdatum blijkt dat dit apparaat een materiaal- of fabricagefout vertoont, zal het naar goeddunken van de fabrikant worden vervangen of gerepareerd.

Deze garantie is niet van toepassing:

• Schade door water of chemicaliën
• Een voeding met omgekeerde polariteit aansluiten
• Het toepassen van een spanning die de gespecificeerde bedrijfslimieten overschrijdt
• Aansluiten op een wisselstroomvoeding
• Fysieke schade
• Gebruik van het apparaat buiten de bedrijfslimieten
• Installatie of gebruik buiten de hut

Raadpleeg de beperkte garantievoorwaarden van de GL-57 voor alle details.

SPECIFICATIES

Afmetingen: 111 x 89 x 73,5 mm (4,37″ x 3,50″ x 2,90″)
Gewicht: 270 g (zonder papierrol en antenne)
Voeding: 12 / 24 VDC
Gemiddeld stroomverbruik, inclusief antenne: < 26 mA bij 12 VDC; < 21 mA bij 24 VDC
Piekstroom gelijkstroom (< 0,1 s): < 2,8 A
Zekering: 2 A

GNSS-subsysteem

Satellietconstellaties: GPS, Galileo, GLONASS
Gevoeligheid van de GNSS-module: tot -163 dBm
Opstarttijd: 3 tot 15 minuten

Kwaliteitsniveau van het GNSS-signaal (DRMS ~ 95%)* / positioneringsfout:

• Goed < 30 m
• Slechte 30 ~ 90 m
• Slecht > 90 m

Thermisch papier

Breedte: 58 mm
Maximale roldiameter: 60 mm
Dikte: 0,07 ~ 0,08 mm
Verbruik (1 rol Ø 50 mm 18 m): 10 ~ 12 dagen

Bedrijfslimieten

Voedingsspanning: 8 ~ 32 VDC
Maximale weerstand van de voedingsdraden: ≤ 1 Ω bij 12 VDC; ≤ 2 Ω bij 24 VDC
Overspanningsbeveiliging: tot 240 VAC / tot ± 600 VDC
Temperatuur: 0 ~ 55 °C (32 ~ 131 °F)
Luchtvochtigheid: < 95%
Maximale lineaire versnelling (verticaal / horizontaal): 4,5 g

* Afstand Wortel Gemiddelde Kwadraat

INHOUD VAN DE VERPAKKING

• Steamrock GL-57 GNSS-logger 1
• GNSS-antenne 1
• Thermische papierrol 58 mm x 18 m 1
• Uitsnijsjabloon 1
• Inbussleutel 1
• Kabelbinder 2
